Modelářský svěrák MINI SOLO - MV-02

Modelářský minisvěrák pro uchycení drobných součástí při opracování,lepení nebo barvení.

Rozměry základny 63x60mm. Výška čelistí nad pracovní plochou 25mm.

Šíře čelistí 50mm. Rozsah 0-25mm. S úchyty 2-48mm dle rozmístění.

Na spodní straně základny 4 gumové podložky proti prokluzu na pracovní desce. Ty se dají případně vyjmout a otvory využít pro pevné připojení k pracovní desce pomocí vrutů.

Upínací mechanismus řešen šroubem M4 s čtvercovou maticí a pevným uchycením v ložisku pro plynulý chod.  Ovládací hlava s průměrem 13mm s drážkovaným povrchem proti prokluzování v ruce.

Přední čelist pevná se základnou. Zadní výsuvná. Čelisti s zářezy proti prokluzu upnutého dílce. Vnitřní podélný zářez pro lepší upnutí plochych dílců do tlouštky 1,5mm.
V horní ploše čelistí otvory pro vložení čepů.
Povrchová úprava horní ploch je satenová pro snížení odlesků světla při práci s upnutým dílcem.

Příslušenství :
- 4x nábytkářských čepů 3/5 s vložkou z materiálu TPU (tvrdá guma) Vložka se dá případně sejmout.
   Tvar vložky v kombinaci s otáčením 360° umožnuje uchycení tvarových dílců.

 - 1x plotna pro uchycení drobných dílců na parátku (doporučené bambusové párátka, prodejce Kaufland) nebo na drátku průměru 1,5mm.
   Střední otvor pro vložení párátka se špičkou. Pro ostatní otvory je nutné hrot párátka odstranit.
   Případně je možné pro uchycení drobného dílce použít i bílou lepivou hmotu (např.Kores Gumfix).

   Rozměry plotny : pruměr 35mm, výška 17mm
   Povrchová úprava horní plochy je satenová pro snížení odlesků světla při práci s nasazeným dílcem.

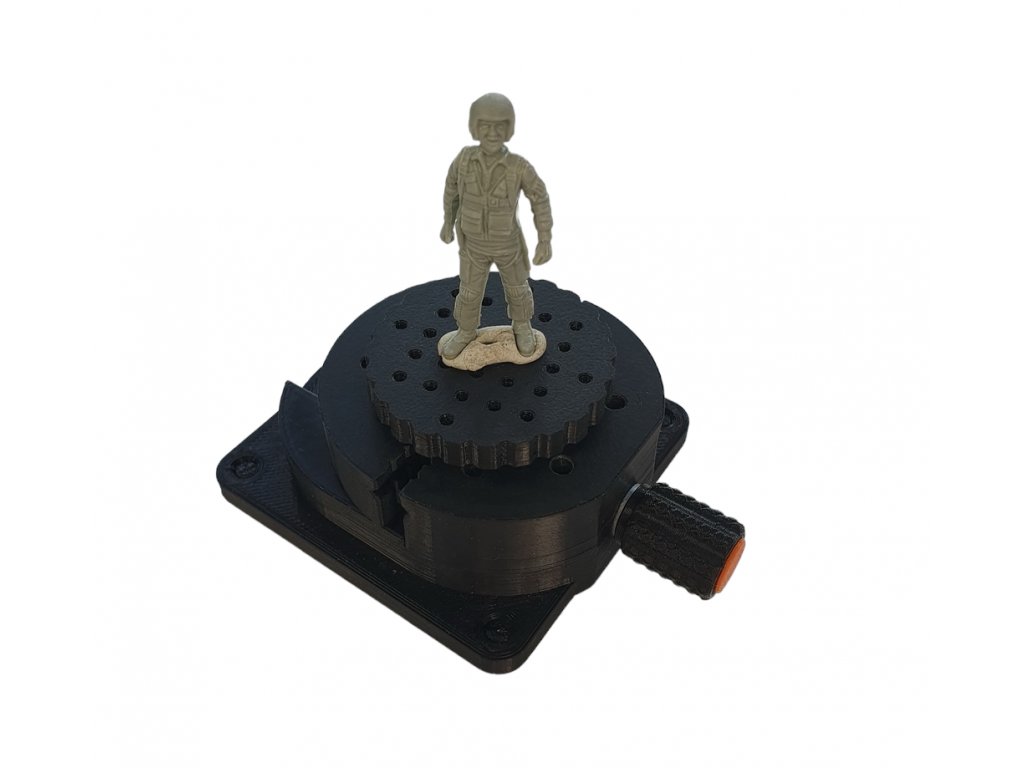

   Uchycení plotny je možné přímo do čelistí minisvěráku. S velmi jemným dotažením ve středu čelistí je možné s plotnou otáčet dle potřeby.
   Plotnu lze použít i samostatně bez využití minisvěráku. Průměr 4,5mm a délka dříku 10mm plotny umožnuje pohodlné držení a otáčení v ruce.

Materiál PET-G.
Teplotně odolný do 70°C.
Barva materiálu zvolena s přihlédnutím na minimalizaci rušivého efektu vůči modelu.

Celková hmotnost 64g.

Vzhledem k použitému materiálu se vyvarujte nadměrnému utahování čelistí minisvěráku. Došlo by k nevratnému poškození (deformace) výrobku.
